其它液压快速接头

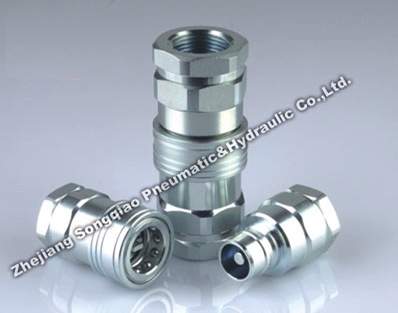

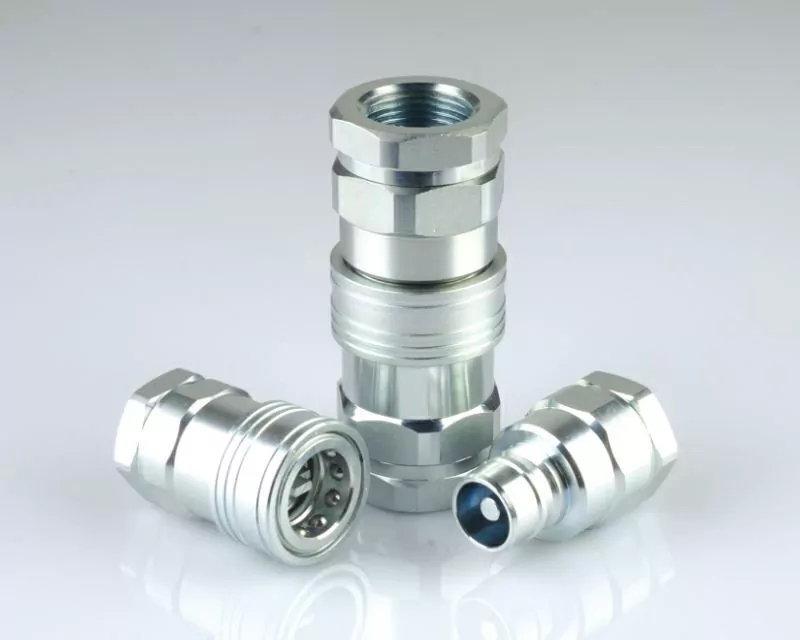

LSQ-TNV 开闭式液压快速接头(碳钢)(新)

LSQ-TNV系列广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械、液压机具、钢铁设备及其它所需的液压应用。

LSQ-TNV系列接头具有以下特征:

1、阀型式：锥面阀。

2、连接/断开方式，回推外套。

3、接头断开时，阀芯自动闭合，防止泄漏。

4、关键部件经过感应淬火，所以耐用性好。

5、并与下列产品互换：(FASTER)TNV系列。

$H:\广告\网站相关\2014-2021网站更新\2021.7.6更新新产品\LSQ-TNV\LSQ-TNV-5.jpg$

$H:\广告\网站相关\2014-2021网站更新\2021.7.6更新新产品\LSQ-TNV\LSQ-TNV-2.jpg$

$H:\广告\网站相关\2014-2021网站更新\2021.7.6更新新产品\LSQ-TNV\LSQ-TNV-3.jpg$

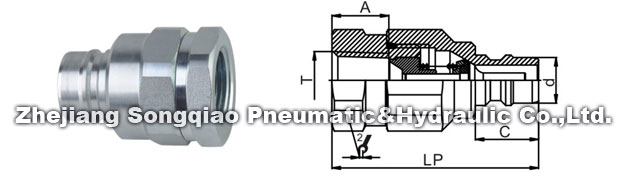

PARTNO.	LP	d	A	HEX2	HEX2	T
LSQ-TNV-02PF	49	Φ10.8	13.5	S22对边	S22对边	NPT1/4
LSQ-TNV-03PF	57.3	Φ13	12.5	S24对边	S24对边	NPT3/8
LSQ-TNV-04PF	62.3	Φ16	17.5	S30对边	S30对边	NPT1/2
LSQ-TNV-06PF	63.5	Φ23.4	16	S36对边	S36对边	NPT3/4
LSQ-TNV-08PF	68.4	Φ29.5	21	S46对边	S46对边	NPT1
LSQ-TNV-10PF	91	Φ36.1	21.5	S50对边	S50对边	NPT1-1/4
LSQ-TNV-12PF	85	Φ43.6	23.5	S65对边	S65对边	NPT1-1/2

$H:\广告\网站相关\2014-2021网站更新\2021.7.6更新新产品\LSQ-TNV\LSQ-TNV-4.jpg$

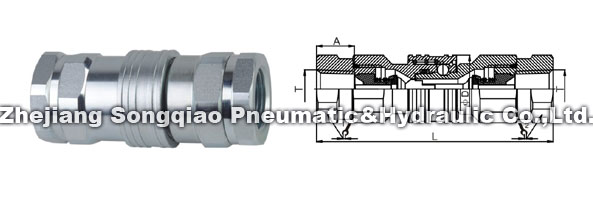

PARTNO.	L	D	A	HEX1	HEX2	T
LSQ-TNV-02	84.2	Φ24	13.5	S22对边	S22对边	NPT1/4
LSQ-TNV-03	96.7	Φ27	12.5	S24对边	S24对边	NPT3/8
LSQ-TNV-04	109	Φ34	17.5	S30对边	S30对边	NPT1/2
LSQ-TNV-06	105.8	Φ42	16	S36对边	S36对边	NPT3/4
LSQ-TNV-08	116.7	Φ50.5	21	S46对边	S46对边	NPT1
LSQ-TNV-10	164.8	Φ56	21.5	S50对边	S50对边	NPT1-1/4
LSQ-TNV-12	148.8	Φ70	23.5	S65对边	S65对边	NPT1-1/2
